สวิตช์ตัดการเชื่อมต่อป้องกันการป้อนกลับของกริดและกำลังเครื่องกำเนิดไฟฟ้าในระหว่างการสลับกำลังคู่ได้อย่างไร

ในระบบจ่ายไฟที่ใช้ทั้งไฟฟ้าและเครื่องกำเนิดไฟฟ้าของเทศบาล การเปลี่ยนแหล่งพลังงานอย่างปลอดภัยเป็นข้อกำหนดในการปฏิบัติงานที่ต้องปฏิบัติตามอย่างเคร่งครัด ในระหว่างกระบวนการสลับแหล่งจ่ายไฟแบบคู่ แหล่งจ่ายไฟแบบย้อนกลับถือเป็นความเสี่ยงที่ต้องได้รับการดูแลเป็นพิเศษ หากพลังงานไฟฟ้าไหลย้อนกลับจากแหล่งพลังงานหนึ่งไปยังอีกแหล่งหนึ่ง จะก่อให้เกิดภัยคุกคามต่อความปลอดภัยของบุคลากร ทำให้อุปกรณ์ขัดข้อง และนำมาซึ่งปัญหาการปฏิบัติตามข้อกำหนด

ทำไมต้องสวิตช์ถ่ายโอนพลังงานแบบคู่ป้องกันการให้อาหารย้อนกลับโดยเด็ดขาด?

การป้อนกลับเกิดขึ้นเมื่อแหล่งพลังงานอิสระสองแหล่งเชื่อมต่อถึงกัน ส่งผลให้กระแสไหลไปในทิศทางที่ไม่ได้ตั้งใจ สมมติว่าพายุฝนฟ้าคะนองทำให้ไฟฟ้าดับทั่วทั้งอาคาร และผู้จัดการอาคารสตาร์ทเครื่องกำเนิดไฟฟ้าสำรอง แต่การดำเนินการสลับที่ไม่ถูกต้องทำให้ไฟฟ้าไหลย้อนกลับไปยังสายไฟฟ้าที่ควรดับ ปรากฏการณ์นี้คือการป้อนกลับซึ่งสร้างอันตรายที่มองไม่เห็นสำหรับเจ้าหน้าที่บำรุงรักษาโครงข่ายไฟฟ้า นอกจากนี้ เมื่อไฟฟ้าของโครงข่ายกลับมาใช้งานได้อย่างกะทันหัน เครื่องกำเนิดไฟฟ้าอาจได้รับแรงดันไฟกระชากผิดปกติ ซึ่งอาจก่อให้เกิดความเสียหายต่อเครื่องกำเนิดไฟฟ้าได้

จะแก้ไขปัญหาการสลับไฟแบบ Dual อย่างปลอดภัยได้อย่างไร

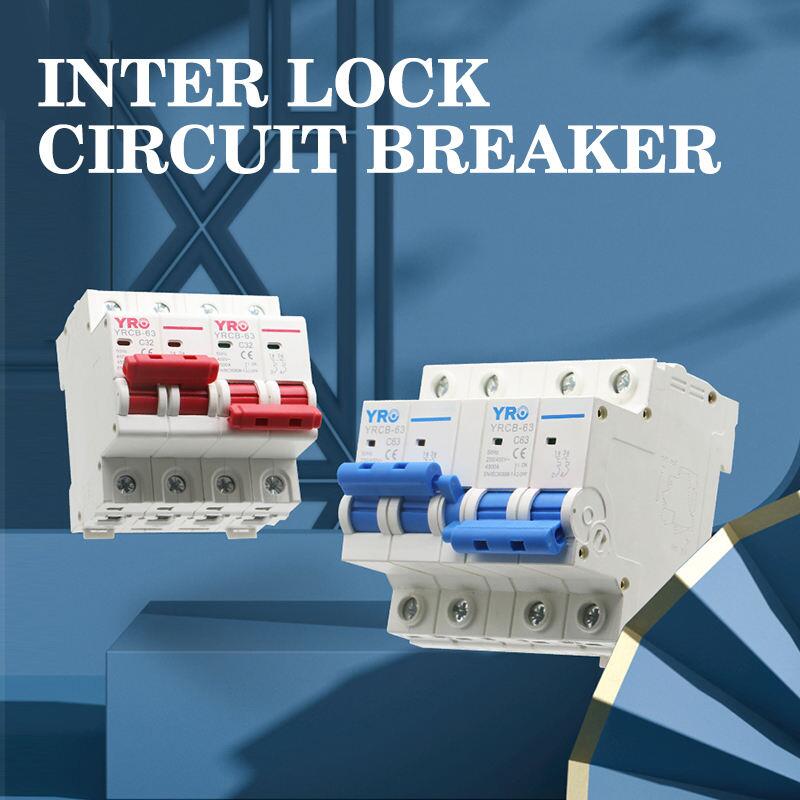

ลูกโซ่ทางกล

การประสานทางกลเป็นหนึ่งในการออกแบบความปลอดภัยขั้นพื้นฐานที่สุดแต่สำคัญที่สุดในการแยกกำลังไฟฟ้าคู่ และตรรกะการทำงานของมันก็ตรงไปตรงมามาก:

• สามารถเชื่อมต่อแหล่งจ่ายไฟเพียงตัวเดียวได้ตลอดเวลา
• เมื่อแหล่งจ่ายไฟตัวหนึ่งอยู่ในสถานะปิด อีกด้านจะถูกบังคับให้ล็อคตามโครงสร้าง
• ช่วยลดความเป็นไปได้ที่แหล่งพลังงานสองแหล่งจะเชื่อมต่อแบบขนานจากมุมมองทางกายภาพ

วิธีการออกแบบนี้ช่วยให้มั่นใจได้ว่าแม้ว่าผู้ปฏิบัติงานจะทำผิดพลาด ก็จะไม่มีสถานการณ์ที่เกิดขึ้นในทันทีที่แหล่งจ่ายไฟทั้งสองเชื่อมต่อแบบขนานหรือย้อนกลับ

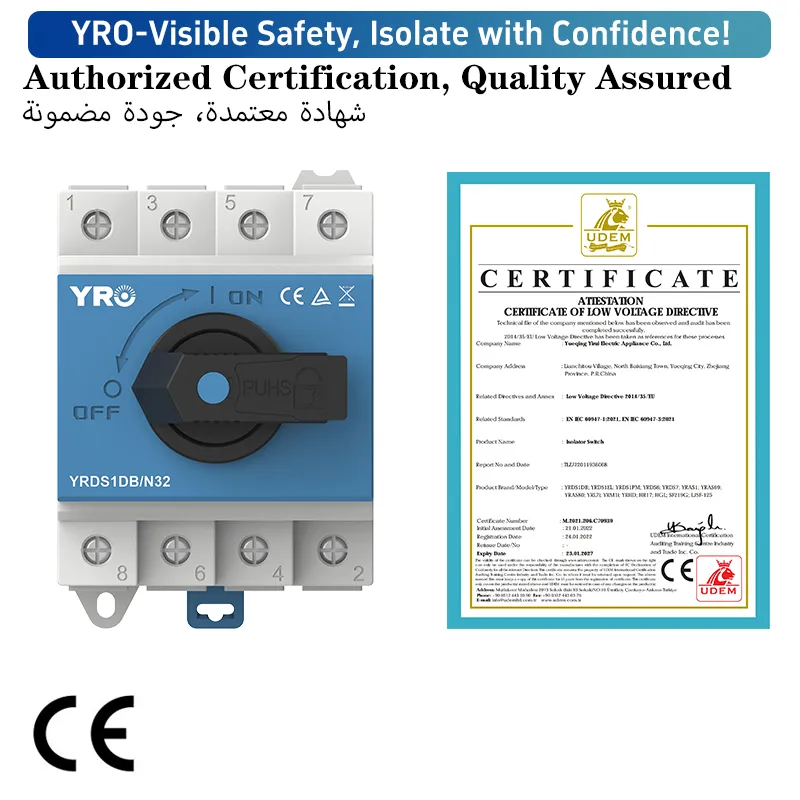

ปลดสวิตช์

ในแอปพลิเคชันสวิตช์ไฟคู่ สวิตช์ตัดการเชื่อมต่อไม่เพียงแต่ทำหน้าที่ "สร้างหรือตัดกระแสไฟฟ้า" เท่านั้น คุณค่าหลักอยู่ที่การใช้โครงสร้างทางกลเพื่อบังคับให้แยกแหล่งพลังงานออกไป

เมื่อหน้าสัมผัสของสวิตช์ตัดการเชื่อมต่ออยู่ในตำแหน่ง "เปิด" (ใบมีดถูกยกขึ้น) จะเกิดวงจรเปิดขึ้น และกระแสไฟฟ้าไม่สามารถผ่านได้ เมื่ออยู่ในตำแหน่ง "ปิด" (ใบพัดถูกลดระดับลง) จะเกิดวงจรปิดขึ้น ทำให้กระแสไหลได้อย่างอิสระระหว่างทั้งสองฝ่าย วิธีการที่ใช้ฮาร์ดแวร์นี้ช่วยลดโอกาสเกิดการป้อนกลับได้อย่างมากเนื่องจากข้อผิดพลาดของผู้ปฏิบัติงานหรือสภาวะที่ผิดปกติ

การปฏิบัติตามข้อกำหนด การยอมรับ และความน่าเชื่อถือในระยะยาว

จากมุมมองของการยอมรับและการบำรุงรักษา ตัวตัดการเชื่อมต่อยังคงมีข้อได้เปรียบที่ชัดเจน สถานะตัดการเชื่อมต่อที่มองเห็นได้ชัดเจนช่วยให้ผู้ตรวจสอบยืนยันโดยสัญชาตญาณว่าระบบบรรลุการแยกส่วนที่มีประสิทธิภาพหรือไม่

จากมุมมองการปฏิบัติงานในระยะยาว การแยกทางกายภาพที่เชื่อถือได้ยังช่วยลดไฟฟ้าช็อตที่เกิดจากอุปกรณ์ เพิ่มความเสถียรของระบบ และยืดอายุการใช้งานโดยรวม

บทสรุป

ในระบบจ่ายไฟคู่ที่ใช้ทั้งไฟหลักและเครื่องกำเนิดไฟฟ้า การป้องกันไฟย้อนกลับระหว่างทั้งสองถือเป็นข้อกำหนดด้านความปลอดภัยขั้นพื้นฐาน เมื่อใช้ตัวตัดการเชื่อมต่อร่วมกับอุปกรณ์ประสานที่เหมาะสม จะสามารถรับประกันพื้นฐานสำหรับการบรรลุฟังก์ชันความปลอดภัยนี้

ไม่ว่าจะเลือกระบบล็อคแบบกลไกธรรมดาสำหรับที่พักอาศัยหรือระบบแปลงอัตโนมัติสำหรับตำแหน่งที่สำคัญ หลักการทำงานพื้นฐานก็คล้ายกัน: ก่อนที่จะเชื่อมต่อแหล่งพลังงานแหล่งหนึ่ง จะได้รับการยืนยันทั้งทางกายภาพและทางสายตาก่อนว่าแหล่งพลังงานอื่นได้ถูกตัดการเชื่อมต่อโดยสมบูรณ์แล้ว

สวิตช์เปิด/ปิดไม่เพียงแต่เพื่อรักษาแหล่งจ่ายไฟที่ต่อเนื่องเท่านั้น แต่ยังเกี่ยวข้องกับการส่งพลังงานไฟฟ้าไปตามเส้นทางที่ปลอดภัยและถูกต้องเสมอหรือไม่
