ส่วนประกอบไฟฟ้าใดที่มักจะรวมอยู่ในกล่องกระจาย?

ในฐานะที่เป็นส่วนสำคัญของกริดพลังงานในปัจจุบันกล่องแจกจ่ายทำงานสองงานที่สำคัญ: การส่งมอบพลังงานไปยังที่ที่จำเป็นและป้องกันอันตรายด้วยไฟฟ้า คุณจะพบพวกเขาในโรงงานอาคารสำนักงานและแม้แต่บ้านพร้อมเบรกเกอร์วงจรฟิวส์และส่วนประกอบสำคัญอื่น ๆ ที่ติดตั้งไว้ภายใน ส่วนประกอบเหล่านี้ทำงานร่วมกันเหมือนทีมที่มีการประสานงานกันอย่างดีเพื่อให้บรรลุเป้าหมายเดียวกัน ในขณะที่ยังคงมีปริมาณไฟฟ้าอย่างต่อเนื่องพวกเขาตรวจสอบความผิดพลาดอย่างต่อเนื่องและดำเนินการอย่างรวดเร็วเพื่อหยุดปัญหาที่อาจเกิดขึ้นก่อนที่พวกเขาจะก่อให้เกิดอันตรายที่แท้จริง

ส่วนประกอบไฟฟ้าทั่วไปในกล่องแจกจ่ายคืออะไรและฟังก์ชั่นของพวกเขาคืออะไร?

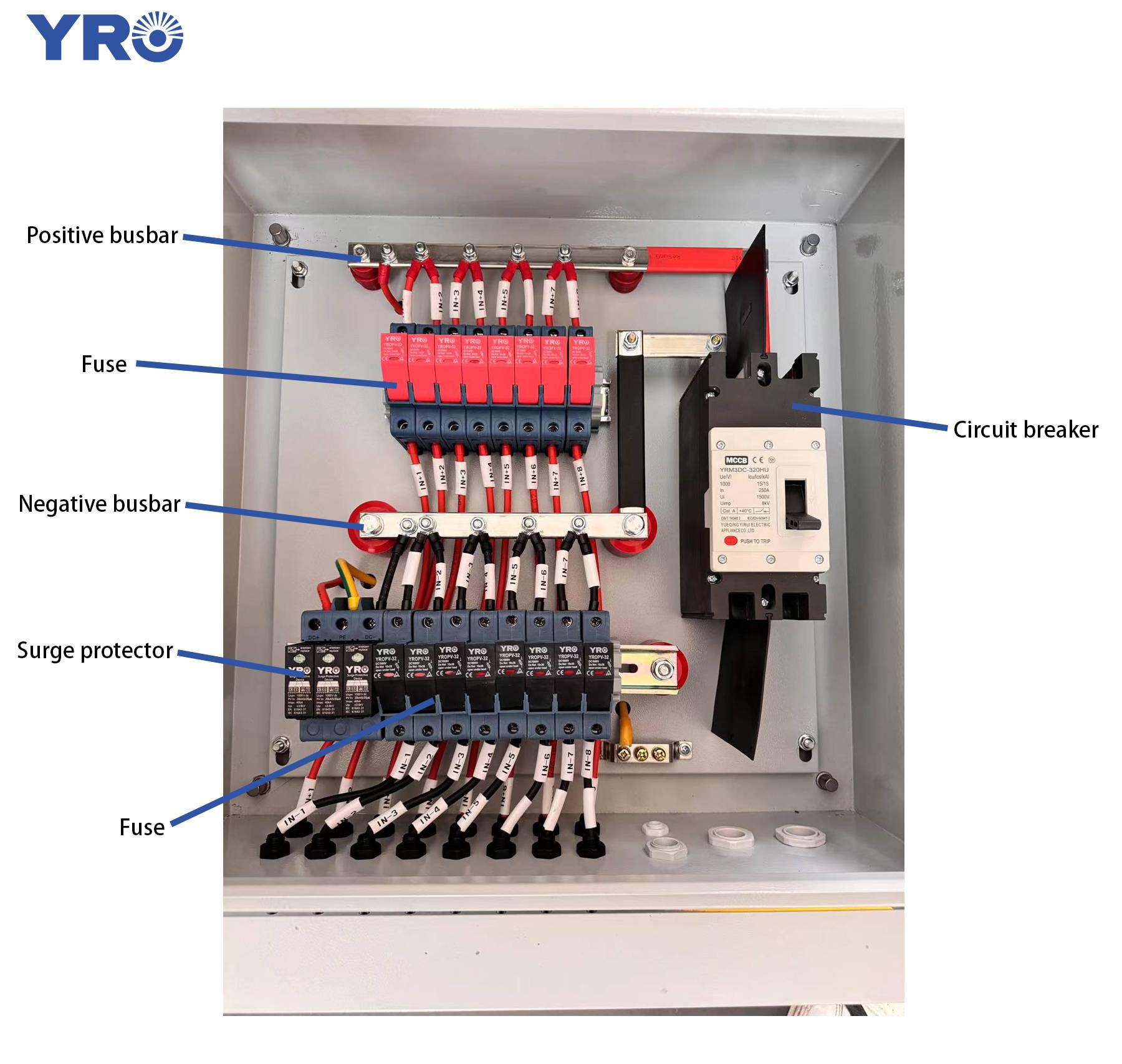

เปิดหน้าปกของกล่องแจกจ่ายและส่วนประกอบต่าง ๆ ก็เข้ามาดู เราจะอธิบายฟังก์ชั่นของพวกเขาตามลำดับจากบนลงล่างและจากซ้ายไปขวา

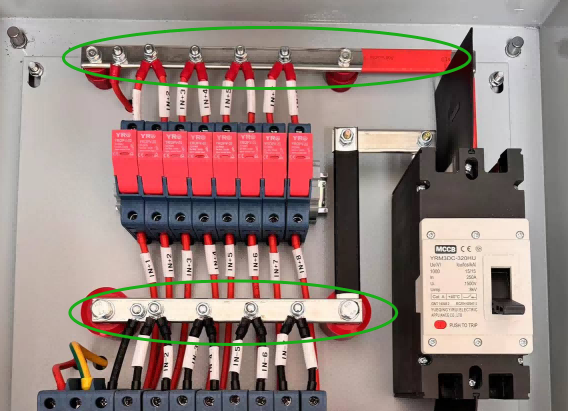

1. บัสบาร์

บัสบาร์เป็นองค์ประกอบที่เป็นสื่อกระแสไฟฟ้าในกกล่องแจกจ่ายที่รับผิดชอบในการเชื่อมต่อตัวนำบวกและลบ Busbar มักทำจากทองแดง เนื่องจากทองแดงมีค่าการนำไฟฟ้าที่ยอดเยี่ยมจึงช่วยให้พลังงานไหลได้อย่างราบรื่นลดการสูญเสียพลังงานและปรับปรุงประสิทธิภาพการส่งผ่านพลังงาน นอกจากนี้ทองแดงยังมีความแข็งแรงเชิงกลสูงและสามารถทนต่อการโหลดปัจจุบันขนาดใหญ่ซึ่งเป็นสิ่งจำเป็นในการรักษาการทำงานที่มั่นคงของอุปกรณ์ไฟฟ้า

เพื่อให้ประสิทธิภาพของบัสบาร์ดีขึ้นมันมักจะถูกปกคลุมด้วยชั้นดีบุก ดีบุกสามารถป้องกันทองแดงจากการออกซิไดซ์ด้วยอากาศเป็นเวลานานหลีกเลี่ยงการเพิ่มความต้านทานการสัมผัสที่เกิดจากชั้นออกซิไดซ์ นอกจากนี้การชุบดีบุกช่วยลดโอกาสในการเกิดขึ้นและประกายไฟทำให้การเชื่อมต่อไฟฟ้าปลอดภัยยิ่งขึ้น

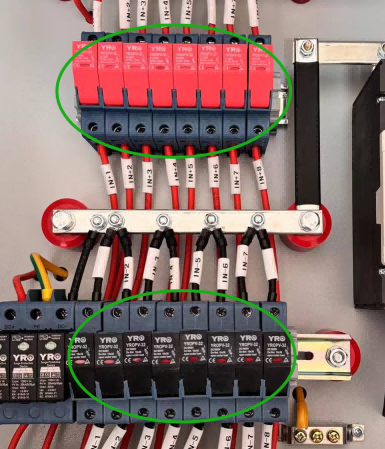

2. ฟิวส์

ฟังก์ชั่นหลักของไฟล์ฟิวส์คือเมื่อกระแสเกินค่าที่จัดอันดับของฟิวส์ที่ยึดฟิวส์Core จะละลายเนื่องจากความร้อนสูงเกินไปดังนั้นจึงตัดกระแสออกและปกป้องวงจร คุณจะเห็นว่ามีฟิวส์สองแถวที่นี่ แถวสีแดงด้านบนเชื่อมต่อกับขั้วบวกและแถวสีดำด้านล่างเชื่อมต่อกับขั้วลบ ในการเชื่อมต่อไฟฟ้าสีแดงมักจะแสดงถึงขั้วบวกและสีดำหมายถึงขั้วลบ เพื่อหลีกเลี่ยงข้อผิดพลาดในการเดินสายการออกแบบรูปลักษณ์ของฟิวส์ YRO ก็เป็นไปตามหลักการนี้โดยใช้สีแดงและสีดำตามลำดับทำให้การเดินสายง่ายขึ้น ด้วยวิธีนี้เพียงแค่สังเกตสีคุณสามารถกำหนดตำแหน่งการเชื่อมต่อที่สอดคล้องกันได้อย่างชัดเจนปรับปรุงความแม่นยำและความปลอดภัยของการติดตั้ง

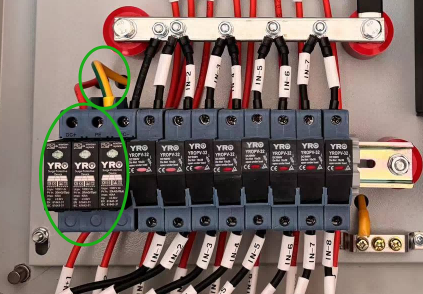

3. สายฟ้า

ย้ายไปติดตั้งถัดจากฟิวส์สีดำคือสายฟ้า- ฟังก์ชั่นหลักของมันคือการป้องกันไม่ให้อุปกรณ์ไฟฟ้าได้รับความเสียหายจากแรงดันไฟฟ้าเกินชั่วคราว (กระชาก) ในระหว่างการทำงานของอุปกรณ์หากคุณสังเกตเห็นว่าไฟแสดงสถานะบนไฟล์สายฟ้าเปลี่ยนเป็นสีแดงหมายความว่ามันมีอาการช็อกสูงขึ้นอย่างมากเช่นการโจมตีด้วยฟ้าผ่าหรือการป้องกันตัวเองเนื่องจากกระแสที่สูงผิดปกติ ณ จุดนี้เราต้องตรวจสอบสถานะการทำงานของอุปกรณ์ไฟฟ้าอื่น ๆ ทันทีเพื่อให้แน่ใจว่าพวกเขาจะไม่ได้รับผลกระทบ นอกจากนี้ยังเป็นสิ่งสำคัญที่จะต้องตรวจสอบว่าต้องเปลี่ยน SPD เองหรือไม่เพื่อให้แน่ใจว่ายังสามารถให้การป้องกันที่มีประสิทธิภาพในภายหลัง

นักเรียนที่ระมัดระวังอาจสังเกตเห็นว่าในกล่องแจกจ่ายนอกเหนือจากสายสีแดงและสีดำแล้วยังมีลวดสีเขียวสีเหลืองที่เด่นชัดเป็นพิเศษ ลวดนี้เชื่อมต่อกับสายฟ้าสายฟ้าและทำหน้าที่เป็นพื้น การต่อสายดินเป็นส่วนสำคัญของความปลอดภัยทางไฟฟ้าอาจเป็นอุปกรณ์เนื่องจากความผิดพลาดหรือการรั่วไหลของกระแสไฟฟ้าที่เกิดจากกระแสอย่างปลอดภัยสู่โลกเพื่อหลีกเลี่ยงอันตรายที่อาจเกิดขึ้นกับอุปกรณ์ไฟฟ้าและบุคลากร ดังนั้นลวดสีเขียวสีเหลืองนี้จึงเป็นที่รู้จักกันในชื่อสายดินและบทบาทของมันคือเพื่อให้แน่ใจว่ากระแสจะไม่ไหลผ่านเปลือกอุปกรณ์ไปยังบุคลากรเพื่อปกป้องระบบและความปลอดภัยของผู้ใช้

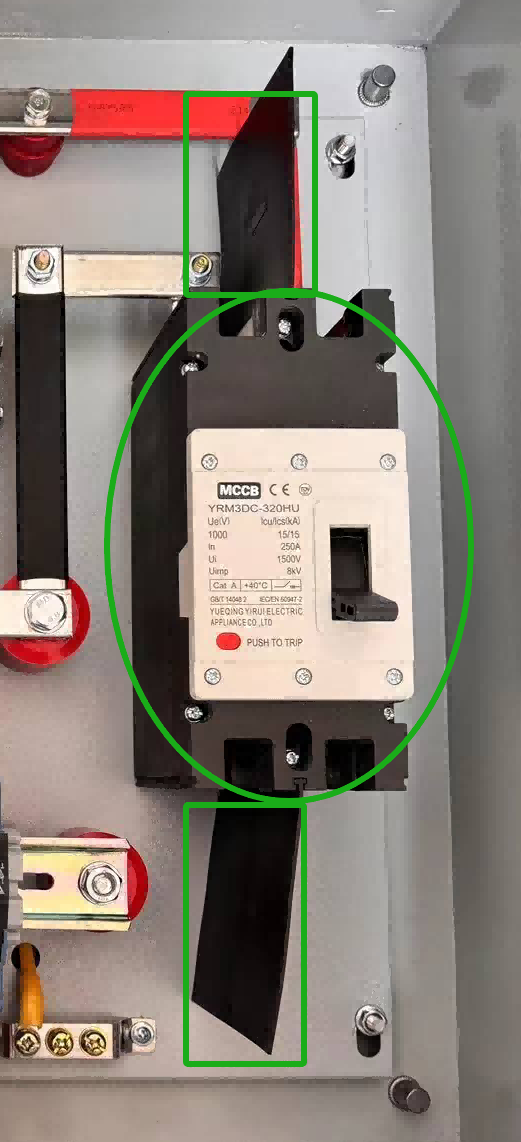

4. เบรกเกอร์วงจร

การจ้องมองของเราย้ายไปที่เบรกเกอร์ทางด้านขวาสุด เบรกเกอร์เป็นองค์ประกอบสำคัญในกล่องกระจายและส่วนใหญ่จะใช้สำหรับการเปิดและปิดวงจร หากแรงดันไฟฟ้าสูงเกินไปหรือกระแสมีขนาดใหญ่เกินไปเบรกเกอร์จะเดินทางโดยอัตโนมัติดังนั้นจึงปกป้องความปลอดภัยของวงจรและอุปกรณ์

มีสองสิ่งดำใกล้กับเบรกเกอร์ เหล่านี้เป็นแผ่นดับเพลิง กระแสตรงมีลักษณะของการ Arcing เมื่อลวดสีแดงและสายสีดำเชื่อมต่อกัน แต่ไม่ใช่การลัดวงจรและอยู่ใกล้กันอาจเกิดประกายไฟ นี่คือปรากฏการณ์ที่เกิดขึ้น ฟังก์ชั่นของแผ่นดับเพลิง ARC คือการป้องกันไม่ให้สิ่งนี้เกิดขึ้น

5. อื่น ๆ

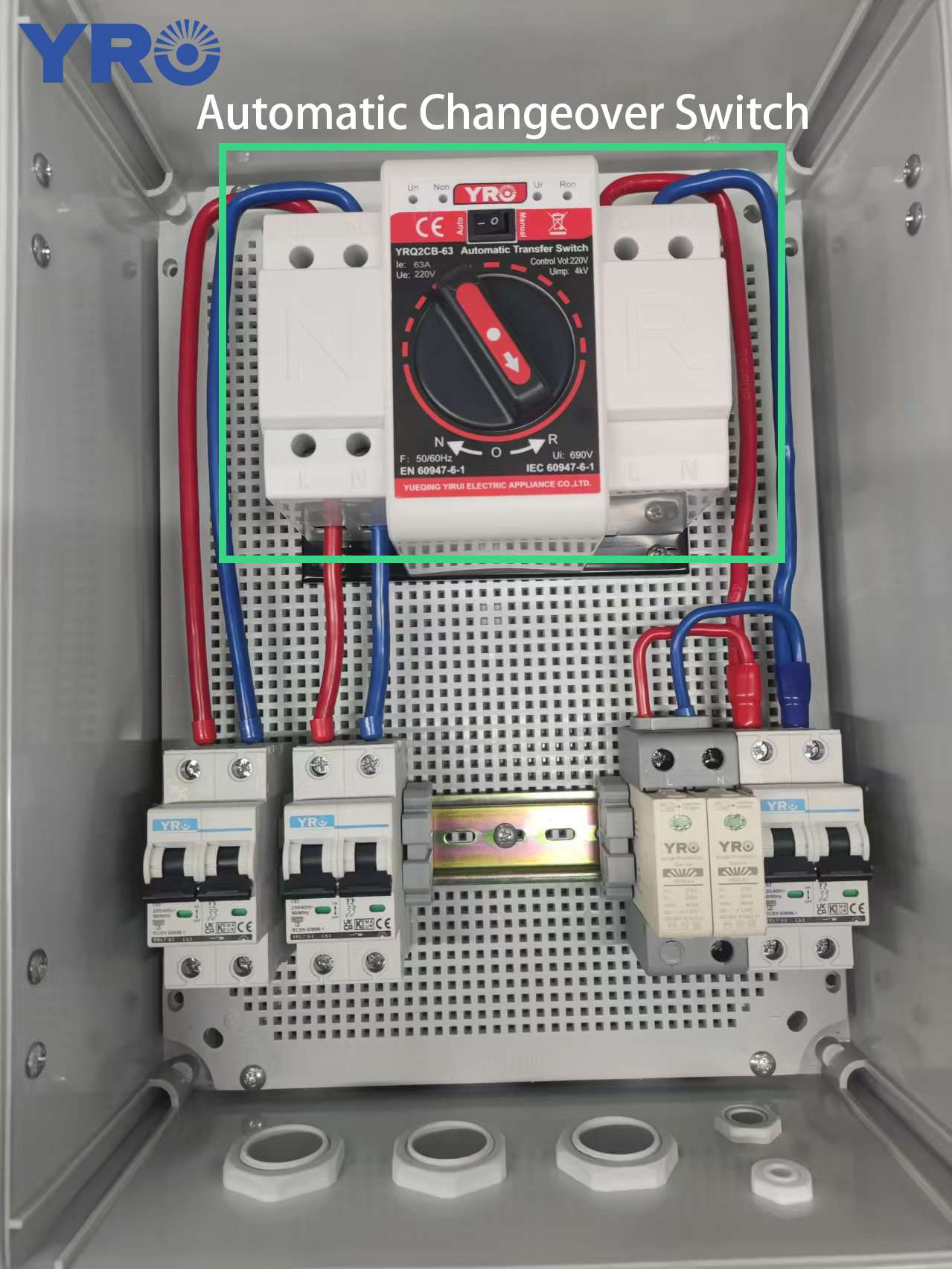

นอกเหนือจากส่วนประกอบข้างต้นแล้วตัวป้องกันแรงดันไฟฟ้าเกิน/ต่ำกว่าสวิตช์เปลี่ยนอัตโนมัติสำหรับแหล่งจ่ายไฟคู่ตัวป้องกันการรั่วไหลคอนแทคเตอร์ ฯลฯ ยังสามารถติดตั้งในกล่องแจกจ่าย ส่วนประกอบเหล่านี้สามารถกำหนดค่าได้อย่างสมเหตุสมผลตามความต้องการที่แท้จริงเพื่อให้การป้องกันพลังงานและโซลูชันการควบคุมที่ครอบคลุมมากขึ้น
