สวิตช์ถอดรหัสคืออะไรและมันทำงานอย่างไร?

ในระหว่างการบำรุงรักษาระบบพลังงานเป็นประจำช่างเทคนิคมักจะพบกับสถานการณ์ที่ท้าทาย: วิธีการขัดจังหวะการไหลของไฟฟ้าอย่างปลอดภัยเมื่อใช้อุปกรณ์บริการในขณะที่ป้องกันอุบัติเหตุเช่นอาร์คกะพริบหรือการระเบิดเนื่องจากข้อผิดพลาดในการดำเนินงานนั้นขึ้นอยู่กับสถานการณ์จริง

สวิตช์ถอดรหัสคืออะไร？

A สวิตช์ถอดรหัสเป็นอุปกรณ์เชิงกลที่ใช้ในระบบไฟฟ้าเพื่อให้แน่ใจว่าวงจรถูกตัดการเชื่อมต่ออย่างสมบูรณ์ ฟังก์ชั่นหลักของมันคือการให้ความโดดเดี่ยวทางกายภาพที่มองเห็นได้เมื่ออุปกรณ์อยู่ภายใต้การบำรุงรักษาหรือการทำงานผิดปกติป้องกันการใช้พลังงานจากอุบัติเหตุและให้ความมั่นใจกับความปลอดภัยของผู้ประกอบการ จุดหนึ่งที่ควรทราบ: โดยปกติแล้วจะไม่ใช้สำหรับการดำเนินการเปิดของกระแสโหลด แต่ทำหน้าที่ "แยกแหล่งจ่ายไฟ"

ตัวถอดรหัสหรือที่เรียกว่าสวิตช์มีดที่ไม่ได้เชื่อมต่อเป็นระบบสัมผัสโลหะที่มีโครงสร้างรองรับฉนวน ซึ่งแตกต่างจากเบรกเกอร์วงจรไม่มีความสามารถในการขยายส่วนโค้งซึ่งหมายความว่ามันเป็นสิ่งต้องห้ามในการทำงานภายใต้โหลด; มิฉะนั้นอุปกรณ์อาจถูกไฟไหม้ภายใต้แรงดันไฟฟ้าสูง

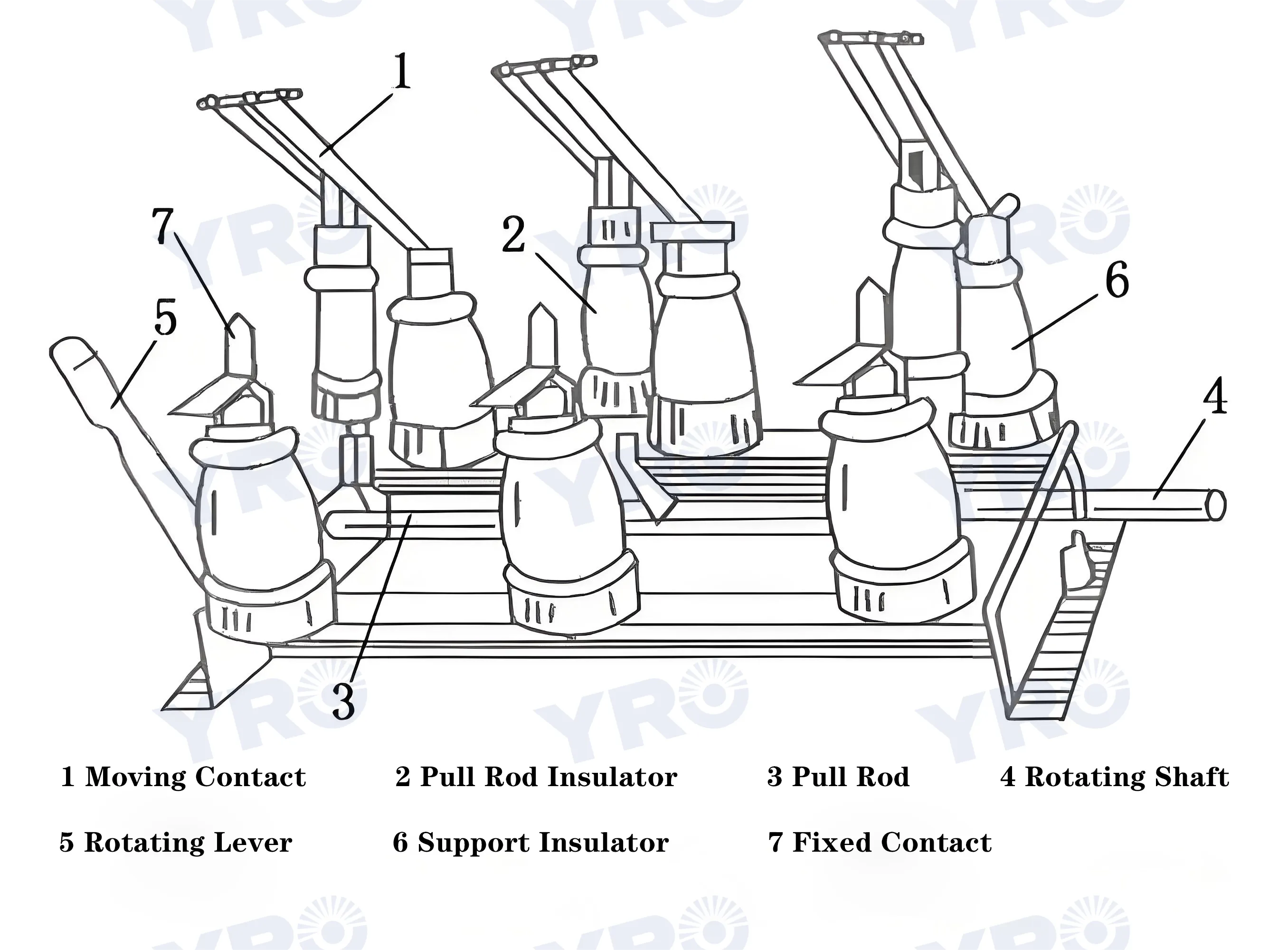

สวิตช์ถอดรหัสทำงานได้อย่างไร?

1. การดำเนินการเปิด:

ขั้นตอนที่ 1: ยืนยันว่าเบรกเกอร์ถูกตัดการเชื่อมต่อและไม่มีกระแสโหลดในวงจร

ขั้นตอนที่ 2: ขับเคลื่อนการติดต่อที่เคลื่อนไหวเพื่อหมุนหรือแปลผ่านกลไกการทำงานโดยแยกออกจากการสัมผัสแบบคงที่เพื่อสร้างพื้นผิวการแตกหักที่มองเห็นได้

ขั้นตอนที่ 3: หลังจากที่ผู้ติดต่อถูกแยกออกระยะทางหยุดควรเป็นไปตามข้อกำหนดของฉนวน (ตัวอย่างเช่นในระบบ 10kV ควรเป็น≥150มม.) เพื่อให้แน่ใจว่าไม่มีกระแสผ่าน

ขั้นตอนที่ 4: ล็อคตำแหน่งเปิดและยืนยันสถานะผ่านตัวบ่งชี้เชิงกลหรือสัญญาณไฟฟ้า

2. การดำเนินการปิด:

ขั้นตอนที่ 1: หลังจากตรวจสอบว่าไม่มีความผิดปกติในวงจรให้ถอดอุปกรณ์เชื่อมต่อกัน

ขั้นตอนที่ 2: กลไกการทำงานผลักดันการติดต่อที่เคลื่อนไหวเพื่อให้ติดต่ออย่างใกล้ชิดกับการติดต่อแบบคงที่เพื่อให้มั่นใจว่าแรงดันสัมผัส (เช่นถูกบีบอัดโดยฤดูใบไม้ผลิ) เพื่อลดความต้านทานการสัมผัส

ขั้นตอนที่ 3: เพิ่มความเสถียรผ่านการออกแบบตัวหนีบติดต่อ (เช่นโครงสร้างใบมีดคู่) และล็อคแม่เหล็กไฟฟ้า (ในสถานการณ์กระแสไฟฟ้าลัดวงจรสูง)

คุณสมบัติการใช้งานที่ไม่ซ้ำกันของเครื่องตัดการเชื่อมต่อพลังงานประเภทต่าง ๆ คืออะไร?

จำแนกตามระดับแรงดันไฟฟ้า

สวิตช์แยกแรงดันไฟฟ้าสูง: มันถูกใช้ในระบบพลังงานแรงดันสูงที่ 10kV ขึ้นไปและมักจะติดตั้งระหว่างสถานีย่อยหรือหม้อแปลงกระจาย มันมีโครงสร้างที่ซับซ้อนและต้องการประสิทธิภาพของฉนวนที่แข็งแกร่งและความแข็งแรงเชิงกล

สวิตช์แยกแรงดันไฟฟ้าต่ำ: มันถูกใช้ในระบบ AC 220V/380V และ DC ใช้กันอย่างแพร่หลายในตู้ไฟฟ้าอุตสาหกรรมและกล่องแยกเซลล์แสงอาทิตย์ มันมีโครงสร้างขนาดกะทัดรัดและการทำงานที่ง่าย

2. จำแนกตามรูปแบบโครงสร้าง

ตัวเชื่อมต่อประเภทสวิตช์มีด: มันมีรูปร่างเหมือนใบมีดโลหะและประสบความสำเร็จโดยการแทรกหรือดึงออกมา มันมักจะใช้ในระบบแรงดันไฟฟ้าต่ำและเป็นรูปแบบที่ใช้งานง่ายที่สุด

สวิตช์ถอดรหัสแบบโรตารี่: โดยการหมุนที่จับปฏิบัติการหน้าสัมผัสภายในจะปิดหรือเปิด เหมาะสำหรับสถานการณ์ที่มีพื้นที่ จำกัด และมักใช้กับแผงควบคุมเชิงกล

Disconnection ประเภทลิ้นชัก: ติดตั้งในตู้สวิตช์ประเภทลิ้นชักมันสะดวกสำหรับการบำรุงรักษาและการเปลี่ยนและมักจะใช้ในระบบการกระจายพลังงานที่ต้องใช้งานบ่อย

3. จำแนกตามวิธีการติดตั้ง

การเชื่อมต่อในร่ม: มันถูกใช้ในสภาพแวดล้อมในร่มและได้รับการออกแบบโดยเน้นโครงสร้างขนาดกะทัดรัดและความสามารถในการป้องกันฝุ่น

สวิตช์ตัดความปลอดภัยกลางแจ้ง: เหมาะสำหรับสภาพแวดล้อมกลางแจ้งเช่นกลางแจ้งหรือบนหลังคาและจำเป็นต้องมีประสิทธิภาพที่ดีกันฝนป้องกัน UV และต่อต้านการกัดกร่อน

4. จำแนกตามโหมดการทำงาน

ตัวแยกการเชื่อมต่อด้วยตนเอง: ก้านการเชื่อมต่อเชิงกลถูกขับเคลื่อนด้วยคันโยกปฏิบัติการฉนวนหรือที่จับหมุนเพื่อแยกหน้าสัมผัส วิธีนี้ส่วนใหญ่จะใช้ในระบบการกระจายพลังงานแรงดันต่ำหรือขนาดเล็ก

การดำเนินงานทางไฟฟ้า: การเปิดและปิดสวิตช์ทำได้โดยการขับกลไกเกียร์ด้วยมอเตอร์ไฟฟ้าซึ่งพบได้ทั่วไปในสถานการณ์เช่นสถานีย่อยแรงดันสูงที่ต้องการการควบคุมระยะไกล

บทสรุป

แม้ว่าตัวถอดรหัสจะไม่ได้เป็นอุปกรณ์ไฟฟ้าที่ซับซ้อนที่สุด แต่ก็เป็นองค์ประกอบสำคัญในการสร้างความมั่นใจในความปลอดภัยส่วนบุคคลและการทำงานที่มั่นคงของระบบวงจร จากคำจำกัดความพื้นฐานไปจนถึงหลักการทำงานและจากนั้นไปจนถึงความแตกต่างของการทำงานระหว่างผลิตภัณฑ์ต่าง ๆ เราจะเห็นว่าการเลือกตัวแยกที่เหมาะสมไม่เพียง แต่สามารถปรับปรุงประสิทธิภาพการบำรุงรักษา แต่ยังลดอัตราการเกิดอุบัติเหตุอย่างมีนัยสำคัญ

หากคุณยังต้องการเจาะลึกลงไปในแบบจำลองหรือกรณีการติดตั้ง YRO สามารถวิเคราะห์สถานการณ์แอปพลิเคชันที่แท้จริงสำหรับคุณหรือแนะนำผลิตภัณฑ์ที่เหมาะสม หากคุณต้องการความช่วยเหลือใด ๆ โปรดติดต่อเรา
