อุปกรณ์ปิดระบบอย่างรวดเร็ว RSD ของ WiFi 6-10 สามารถปรับปรุงความปลอดภัยของ Solar PV ได้อย่างไร

ทำความเข้าใจเกี่ยวกับอุปกรณ์ปิดเครื่องอย่างรวดเร็ว RSD ของ WiFi 6-10

ระบบไฟฟ้าโซลาร์เซลล์พลังงานแสงอาทิตย์จะสร้างกระแสไฟฟ้ากระแสตรงทุกครั้งที่แสงแดดส่องถึงโมดูลเพียงพอ แม้ว่าอินเวอร์เตอร์จะปิดอยู่ บางส่วนของอาร์เรย์ PV และสายไฟ DC อาจยังคงมีกระแสไฟอยู่ สิ่งนี้สร้างการพิจารณาด้านความปลอดภัยที่สำคัญสำหรับผู้ติดตั้ง เจ้าหน้าที่บำรุงรักษา เจ้าหน้าที่เผชิญเหตุฉุกเฉิน และเจ้าของระบบ

อุปกรณ์การปิดระบบอย่างรวดเร็ว หรือที่เรียกกันทั่วไปว่า RSD ได้รับการออกแบบมาเพื่อตัดการเชื่อมต่อหรือลดเอาต์พุตไฟฟ้าภายในส่วนที่กำหนดของระบบ PV เมื่อมีการเปิดใช้งานฟังก์ชันการปิดระบบ อุปกรณ์ปิดเครื่องอย่างรวดเร็วระดับสตริงสามารถจัดการสตริง PV หลายสายผ่านตู้ที่ใช้ร่วมกันและการจัดเรียงสวิตช์ ขึ้นอยู่กับการออกแบบและการกำหนดค่าที่กำหนด

ระยะ6-10 สายโดยทั่วไปหมายถึงตระกูลอุปกรณ์ที่มีจุดประสงค์เพื่อรองรับการกำหนดค่าภายในช่วงจำนวนสตริงนั้น ไม่ได้หมายความว่าทุกรุ่นจะรองรับแรงดันไฟฟ้า กระแสไฟฟ้า หรือการจัดสายไฟที่เป็นไปได้โดยอัตโนมัติ เอกสารข้อมูลและแผนภาพการเดินสายไฟของรุ่นที่เลือกจะกำหนดการกำหนดค่าที่อนุญาต

เมื่อรวม WiFi ไว้ในข้อมูลจำเพาะของผลิตภัณฑ์ อาจมีฟังก์ชันการสื่อสารหรือการควบคุมระยะไกล อย่างไรก็ตาม WiFi ไม่ใช่คุณลักษณะที่มีอยู่ในอุปกรณ์ที่ปิดระบบอย่างรวดเร็วทุกเครื่อง ผู้ซื้อควรยืนยันว่ารุ่นที่แน่นอนรองรับ WiFi, RS485, อินเทอร์เฟซการสื่อสารอื่นหรือเฉพาะวิธีการควบคุมการปิดระบบทั่วไปเท่านั้น

การปิดเครื่องอย่างรวดเร็วในระบบพลังงานแสงอาทิตย์ PV

การจัดเตรียมการปิดเครื่องอย่างรวดเร็วระดับสตริงโดยทั่วไปประกอบด้วยโมดูล PV, การเดินสายไฟ DC, สวิตช์หรือตัวควบคุมการปิดเครื่อง, อินเวอร์เตอร์ และอุปกรณ์ป้องกันและการต่อสายดินที่เกี่ยวข้อง รูปแบบที่แน่นอนจะแตกต่างกันไปตามสถาปัตยกรรมระบบและข้อกำหนดทางไฟฟ้าในท้องถิ่น

ขั้นตอนที่ 1: การผลิตไฟฟ้าตามปกติ

ภายใต้สภาวะการทำงานปกติ แผงเซลล์แสงอาทิตย์จะผลิตพลังงานไฟฟ้ากระแสตรง กระแสไฟฟ้าจะไหลผ่านวงจรสตริงที่กำหนดค่าไว้ไปยังอินเวอร์เตอร์ ซึ่งจะถูกแปลงเป็นไฟ AC เพื่อการใช้งานหรือส่งออก

ขั้นตอนที่ 2: มีการเริ่มต้นเหตุการณ์การปิดเครื่อง

สวิตช์ วงจรควบคุม สภาวะการสูญเสียพลังงาน หรือสัญญาณควบคุมที่ได้รับอนุมัติอาจเริ่มการปิดระบบ ขึ้นอยู่กับการออกแบบอุปกรณ์ ผลิตภัณฑ์บางชนิดยังมีตัวเลือกการสื่อสารหรือฟังก์ชันที่เกี่ยวข้องกับอุณหภูมิอีกด้วย คุณสมบัติเหล่านี้จะต้องได้รับการยืนยันสำหรับรุ่นจริง แทนที่จะสันนิษฐานจากหมวดหมู่ RSD เพียงอย่างเดียว

ขั้นตอนที่ 3: อุปกรณ์ตัดการเชื่อมต่อวงจร DC ที่ระบุ

เมื่อตรวจพบทริกเกอร์ที่ต้องการ อุปกรณ์จะดำเนินการกลไกการแยก DC ภายในตามการออกแบบ วงจรที่ได้รับผลกระทบจะถูกตัดการเชื่อมต่อตามที่ผู้ผลิตระบุไว้ แรงดันไฟฟ้าและการตอบสนองการปิดระบบที่เกิดขึ้นนั้นขึ้นอยู่กับโทโพโลยีของระบบ ตำแหน่งอุปกรณ์ การจัดเรียงสวิตช์ และข้อกำหนดที่เกี่ยวข้อง

ขั้นตอนที่ 4: บุคลากรปฏิบัติตามขั้นตอนความปลอดภัยที่ได้รับอนุมัติ

หลังจากปิดเครื่อง บุคลากรที่ผ่านการรับรองจะต้องปฏิบัติตามขั้นตอนฉุกเฉินและความปลอดภัยทางไฟฟ้าของการติดตั้ง พวกเขาไม่ควรสรุปว่าโมดูล PV หยุดผลิตไฟฟ้าในแสงแดดหรือสายไฟทุกส่วนสามารถสัมผัสได้อย่างปลอดภัยโดยอัตโนมัติ

สำหรับผู้ออกแบบระบบ งานที่สำคัญคือการตรวจสอบลำดับการปิดเครื่องโดยสมบูรณ์ วิธีการทริกเกอร์ของอุปกรณ์ ตำแหน่งของอุปกรณ์สวิตชิ่ง และการตอบสนองที่ต้องการภายใต้สภาวะปกติและความผิดปกติ

เหตุใดการปิดเครื่องแบบหลายสายจึงมีความสำคัญสำหรับโครงการพลังงานแสงอาทิตย์

จัดการวงจรสตริงหลายตัว

อุปกรณ์ที่ออกแบบมาสำหรับหกถึงสิบสายสามารถช่วยจัดระเบียบอุปกรณ์ปิดระบบสำหรับอาร์เรย์ PV ที่มีวงจรสตริงหลายวงจร ขึ้นอยู่กับการออกแบบที่ได้รับอนุมัติ สิ่งนี้อาจทำให้การจัดวางอุปกรณ์ง่ายขึ้นและลดความจำเป็นในการแยกเปลือกหุ้ม การประหยัดจริงขึ้นอยู่กับจำนวนสาย เส้นทางเคเบิล ค่าแรงในการติดตั้ง และข้อกำหนดของโครงการ

สนับสนุนการวางแผนรับมือเหตุฉุกเฉิน

อุปกรณ์การปิดระบบอย่างรวดเร็วสามารถเป็นส่วนหนึ่งของกลยุทธ์ความปลอดภัยทางไฟฟ้าที่กว้างขึ้นซึ่งมีจุดประสงค์เพื่อลดอันตรายในระหว่างเหตุฉุกเฉินและการบำรุงรักษา การติดฉลากที่ชัดเจน ตำแหน่งการควบคุมที่เข้าถึงได้ และขั้นตอนการปิดระบบที่บันทึกไว้ช่วยให้บุคลากรเข้าใจวิธีการใช้งานระบบ

ระบุเงื่อนไขการติดตั้งภายนอกอาคาร

อุปกรณ์พลังงานแสงอาทิตย์มักต้องเผชิญกับฝน ฝุ่น การเปลี่ยนแปลงของอุณหภูมิ แสงแดด และความเครียดจากสิ่งแวดล้อมอื่นๆ กล่องหุ้มที่เหมาะสมและรายการสายเคเบิลที่ติดตั้งอย่างถูกต้องจะช่วยปกป้องส่วนประกอบภายใน ระดับการป้องกันที่ต้องการควรตรงกับสภาพแวดล้อมการติดตั้งและคำแนะนำของผู้ผลิต

ปรับปรุงระบบองค์กร

การจัดเรียงหลายสายที่วางแผนไว้สามารถทำให้การระบุวงจรและเอกสารการบำรุงรักษาตรงไปตรงมามากขึ้น ผู้ติดตั้งควรติดป้ายกำกับสตริงที่ได้รับผลกระทบ บันทึกตำแหน่งของอุปกรณ์ และดูแลรักษาไดอะแกรมบรรทัดเดียวที่อัปเดต เพื่อให้ช่างเทคนิคสามารถระบุอุปกรณ์ที่เกี่ยวข้องกับวงจร PV แต่ละวงจรได้

อนุญาตตัวเลือกการควบคุมเฉพาะโครงการ

ผลิตภัณฑ์ RSD บางตระกูลมีฟังก์ชันการควบคุมหรือการสื่อสารเพิ่มเติม หากโปรเจ็กต์ต้องการการทำงานระยะไกล การสื่อสาร WiFi หรือการผสานรวมกับระบบตรวจสอบอื่น ให้ยืนยันอินเทอร์เฟซที่แน่นอน โปรโตคอลที่รองรับ ช่วงการทำงาน และพฤติกรรมการควบคุมก่อนที่จะเลือกรุ่น

ข้อมูลจำเพาะทางเทคนิคที่สำคัญเพื่อประเมินก่อนซื้อ

ความเข้ากันได้ทางเทคนิคถือเป็นสิ่งสำคัญเมื่อเลือกอุปกรณ์ปิดระบบอย่างรวดเร็ว จำนวนสตริงเพียงอย่างเดียวไม่เพียงพอที่จะสร้างความเหมาะสม เปรียบเทียบอุปกรณ์ที่นำเสนอกับข้อมูลโมดูล PV ขีดจำกัดอินพุตของอินเวอร์เตอร์ การออกแบบวงจร และข้อกำหนดทางไฟฟ้าในท้องถิ่น

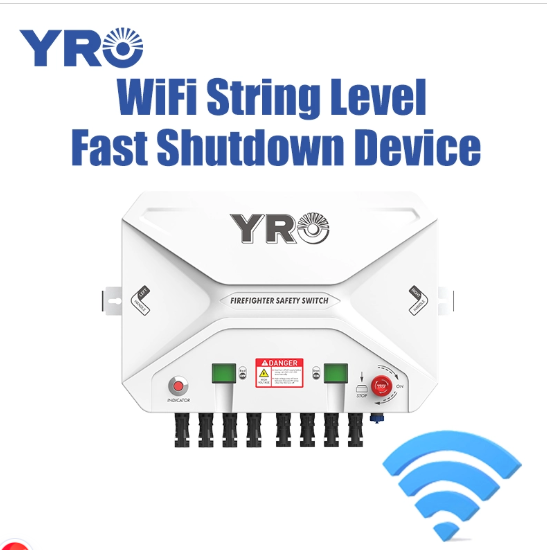

เพื่อเป็นข้อมูลอ้างอิง ข้อมูลผลิตภัณฑ์ที่เผยแพร่ของ YRO สำหรับอุปกรณ์ปิดเครื่องอย่างรวดเร็ว RSD 6-10 สายระบุรุ่น YRSD-8A ด้วยแรงดันไฟฟ้าสตริง DC ที่ระบุไว้ที่ 1500 V, กระแสไฟสตริงที่ 26 A, แรงดันไฟฟ้า AC ที่กำหนดที่ 230 V, แรงดันไฟฟ้าในการทำงานที่ 100-270 V AC, ช่วงอุณหภูมิการทำงานที่ -40°C ถึง +85°C และการป้องกัน IP66 ควรตรวจสอบตัวเลขเหล่านี้กับเอกสารข้อมูลล่าสุดและแบบจำลองที่แน่นอนที่นำเสนอสำหรับโครงการ

อย่าใช้ข้อมูลจำเพาะของรุ่นเดียวกับทุกผลิตภัณฑ์ในตระกูล 6-10 สตริง อัตราแรงดันและกระแส คุณลักษณะการสื่อสาร การจัดสายไฟ และการรับรองอาจแตกต่างกันไปตามเวอร์ชัน

6-10 String RSD เทียบกับโซลูชันการปิดเครื่องอื่นๆ

โครงการ PV ที่แตกต่างกันต้องมีสถาปัตยกรรมการปิดระบบที่แตกต่างกัน อุปกรณ์แบบหลายสายอาจเหมาะสมกับบางเค้าโครง ในขณะที่อุปกรณ์ระดับโมดูลหรือระบบอื่นที่ได้รับการอนุมัติอาจตรงตามข้อกำหนดของโครงการได้ดีกว่า

โซลูชันเหล่านี้ไม่สามารถใช้แทนกันได้โดยอัตโนมัติ ตัวอย่างเช่น การตัดการเชื่อมต่อระดับสตริงไม่จำเป็นต้องลดแรงดันไฟฟ้าในระดับโมดูล ต้องเลือกโซลูชันที่เหมาะสมตามฟังก์ชันความปลอดภัยที่จำเป็น สถาปัตยกรรมของอุปกรณ์ และกฎเกณฑ์ทางไฟฟ้า

วิธีเลือกอุปกรณ์ RSD ที่เหมาะสมสำหรับโครงการ PV

1. คำนวณจำนวนสตริงจริง

เริ่มต้นด้วยโครงร่าง PV และจำนวนวงจรที่ต้องควบคุม ยืนยันว่าอุปกรณ์ที่นำเสนอรองรับจำนวนสายที่ต้องการหรือไม่ และการจัดสายไฟเป็นไปตามแผนผังที่ผู้ผลิตอนุมัติหรือไม่

2. ตรวจสอบแรงดันไฟสูงสุดของระบบ

แรงดันไฟฟ้าวงจรเปิดของ PV จะเพิ่มขึ้นเมื่ออุณหภูมิของโมดูลลดลง ใช้ค่าสัมประสิทธิ์อุณหภูมิของผู้ผลิตโมดูลและอุณหภูมิการออกแบบขั้นต่ำที่คาดหวังของไซต์เพื่อคำนวณแรงดันไฟฟ้าสตริงสูงสุด เปรียบเทียบผลลัพธ์กับพิกัดอุปกรณ์และขีดจำกัดการออกแบบที่เกี่ยวข้อง

3. ตรวจสอบการประสานงานในปัจจุบันและการป้องกัน

ตรวจสอบคุณลักษณะปัจจุบันของโมดูล การจัดเรียงสายคู่ขนาน อุปกรณ์ป้องกัน พิกัดของตัวนำ และขีดจำกัดของผู้ผลิต RSD อย่าสันนิษฐานว่ากระแสไฟฟ้าของสตริงที่ระบุนั้นเทียบเท่ากับพิกัดกระแสสูงสุดหรือการลัดวงจรที่เป็นไปได้ทุกรายการ

4. ยืนยันวิธีการปิดระบบ

ตรวจสอบว่าโครงการต้องใช้สวิตช์ฉุกเฉินแบบแมนนวล การตอบสนองต่อการสูญเสีย AC ที่กำหนดไว้ ฟังก์ชั่นกระตุ้นอุณหภูมิที่เป็นตัวเลือก รีโมทคอนโทรล หรือวิธีการอื่นที่ระบุ ยืนยันลำดับที่สมบูรณ์กับผู้ผลิตและผู้ออกแบบระบบ

5. ตรวจสอบข้อกำหนดด้านการสื่อสาร

หากจำเป็นต้องใช้ WiFi ให้ถามว่าอุปกรณ์มีโมดูล WiFi หรือไม่ ต้องใช้เงื่อนไขเครือข่ายใด และฟังก์ชันใดบ้างที่สามารถทำงานได้จากระยะไกล หากใช้ RS485 ให้ยืนยันโปรโตคอลที่รองรับ การเดินสายไฟ และความเข้ากันได้กับคอนโทรลเลอร์ที่ต้องการ การเชื่อมต่อไร้สายไม่ควรถือเป็นการทดแทนการควบคุมการปิดเครื่องฉุกเฉินที่จำเป็น

6. ตรวจสอบเงื่อนไขการติดตั้ง

ประเมินอุณหภูมิโดยรอบ แสงแดดโดยตรง การสัมผัสน้ำ ฝุ่น พื้นผิวการติดตั้ง การเดินสายเคเบิล และการเข้าถึงเพื่อการบำรุงรักษา ระดับของกรอบหุ้มจะมีความหมายเฉพาะเมื่อมีการติดตั้งผลิตภัณฑ์โดยมีต่อม ขั้วต่อ ซีล และฝาครอบที่เหมาะสมเท่านั้น

การวางแผนการติดตั้งและข้อพิจารณาด้านความปลอดภัย

อุปกรณ์ปิดระบบอย่างรวดเร็วจะจัดการกับวงจร DC ที่อาจเป็นอันตราย การติดตั้ง การทดสอบการใช้งาน และการทดสอบควรดำเนินการโดยบุคลากรที่มีคุณสมบัติตามคำแนะนำของผู้ผลิตและกฎทางไฟฟ้าที่ใช้บังคับกับที่ตั้งโครงการ

วางแผนตำแหน่งของอุปกรณ์

ปฏิบัติตามตำแหน่งการติดตั้งและแผนผังระบบที่ระบุของผู้ผลิต ในกรณีที่การออกแบบเรียกร้องให้มีการติดตั้งใกล้กับอาร์เรย์ PV ให้พิจารณาการเข้าถึง ความยาวสายเคเบิล การสัมผัสสภาพอากาศ และเส้นทางไปยังอินเวอร์เตอร์หรืออุปกรณ์ที่เกี่ยวข้อง ระบุตำแหน่งควบคุมเหตุฉุกเฉินให้ชัดเจนและเข้าถึงได้ตามความต้องการ

ตรวจสอบแผนภาพการเดินสายไฟ

ยืนยันขั้ว DC, การกำหนดสายอักขระ, ขนาดตัวนำ, ความเข้ากันได้ของตัวเชื่อมต่อ, ข้อกำหนดในการต่อสายดินหรือการเชื่อม, การเชื่อมต่อแหล่งจ่ายไฟ AC และสายไฟควบคุมก่อนเริ่มงาน ขั้วที่ไม่ถูกต้องหรือขั้วต่อที่เข้ากันไม่ได้อาจทำให้อุปกรณ์เสียหายและสร้างความเสี่ยงด้านความปลอดภัยได้

ประสานงานการควบคุมการปิดเครื่อง

ตรวจสอบให้แน่ใจว่าวิธีการควบคุมตรงกับการออกแบบโครงการ ระบุว่าเหตุการณ์ใดที่ทำให้เกิดการปิดเครื่อง และสถานะทางไฟฟ้าควรส่งผลอย่างไร หากมีอุปกรณ์หรือส่วนประกอบการควบคุมหลายชิ้นที่เกี่ยวข้อง ให้บันทึกวิธีการโต้ตอบของอุปกรณ์หรือสิ่งที่จะเกิดขึ้นหากสัญญาณหรือแหล่งจ่ายไฟขาดหายไป

ค่าคอมมิชชั่นก่อนส่งมอบ

ใช้ขั้นตอนการทดสอบการใช้งานที่ได้รับอนุมัติเพื่อตรวจสอบการทำงานของอุปกรณ์ การระบุวงจร การตอบสนองการปิดระบบที่ต้องการ และคุณลักษณะการสื่อสารใดๆ บันทึกผลลัพธ์และอัพเดตแบบร่างของระบบ อย่าด้นสดขั้นตอนการทดสอบแบบเรียลไทม์หรือข้ามฟังก์ชันการป้องกันเพื่อทำการทดสอบให้เสร็จสิ้น

การตรวจสอบ การทดสอบ และการบำรุงรักษาเพื่อการทำงานที่เชื่อถือได้

แม้แต่อุปกรณ์ปิดเครื่องที่เลือกอย่างเหมาะสมก็ยังต้องมีแผนการบำรุงรักษาที่เหมาะสม ช่วงเวลาการตรวจสอบควรสะท้อนถึงคำแนะนำของผู้ผลิต สภาพแวดล้อม ข้อกำหนดในท้องถิ่น และโปรไฟล์ความเสี่ยงของการติดตั้ง

• การตรวจสอบด้วยสายตา:ตรวจสอบตัวเครื่องว่ามีรอยแตกร้าว ความเสียหายจากการกระแทก การกัดกร่อน มีน้ำเข้า หรือสัญญาณของความร้อนสูงเกินไปหรือไม่
• การตรวจสอบสายเคเบิลและขั้วต่อ:มองหาสายเคเบิลที่หลวม เสียหาย หรือรองรับอย่างไม่เหมาะสม และตรวจสอบสภาพของตัวเชื่อมต่อโดยใช้ขั้นตอนที่ได้รับอนุมัติ
• การตรวจสอบการติดฉลาก:ตรวจสอบให้แน่ใจว่าการควบคุมการปิดเครื่อง การระบุอุปกรณ์ และวงจรที่ได้รับผลกระทบยังคงมีป้ายกำกับไว้อย่างชัดเจน
• การทดสอบการทำงาน:ทดสอบฟังก์ชันการปิดเครื่องตามขั้นตอนที่ได้รับอนุมัติจากผู้ผลิตและกฎความปลอดภัยที่เกี่ยวข้อง
• การตรวจสอบการสื่อสาร:ในกรณีที่มี WiFi หรือ RS485 ให้ตรวจสอบฟังก์ชันการสื่อสารและการควบคุมที่รองรับ โดยไม่ต้องสันนิษฐานว่าการเชื่อมต่อเครือข่ายพิสูจน์ได้ว่าฟังก์ชันความปลอดภัยทำงานได้
• เอกสารประกอบ:บันทึกการตรวจสอบ ผลการทดสอบ การซ่อมแซม ชิ้นส่วนทดแทน และการเปลี่ยนแปลงโครงร่างระบบ PV

หากพบสภาวะผิดปกติ ให้ปฏิบัติตามขั้นตอนการแยกตัวและบริการที่ได้รับอนุมัติ ห้ามเปิดอุปกรณ์ที่มีพลังงานไฟฟ้าหรือทำการซ่อมแซมภายใน เว้นแต่ผู้ผลิตจะอนุญาตอย่างชัดเจนและบุคคลที่ปฏิบัติงานนั้นมีคุณสมบัติเหมาะสม

รายการตรวจสอบการจัดซื้อจัดจ้างที่เป็นประโยชน์สำหรับผู้ติดตั้งและผู้จัดจำหน่ายพลังงานแสงอาทิตย์

ก่อนที่จะขอใบเสนอราคาสำหรับอุปกรณ์ WiFi 6-10 Strings RSD Fast Shutdown โปรดเตรียมข้อกำหนดด้านไฟฟ้าและเชิงพาณิชย์ของโครงการ ข้อมูลที่ชัดเจนช่วยให้ซัพพลายเออร์ระบุการกำหนดค่าที่เหมาะสม และลดความล่าช้าที่เกิดจากการชี้แจงด้านเทคนิคซ้ำๆ

เปรียบเทียบซัพพลายเออร์ในด้านความเหมาะสมทางเทคนิค คุณภาพเอกสาร การสื่อสาร ความน่าเชื่อถือในการจัดส่ง และการสนับสนุนหลังการขาย แทนที่จะอาศัยราคาเพียงอย่างเดียว หากผลิตภัณฑ์มีไว้สำหรับตลาดที่มีการควบคุม ให้ตรวจสอบว่ารุ่นและการกำหนดค่าที่แน่นอนตรงตามข้อกำหนดของเขตอำนาจศาลของโครงการ

เจ้อเจียง YRO นิวพลังงานบจก.นำเสนอโซลูชั่นการปิดเครื่องอย่างรวดเร็วสำหรับการใช้งานไฟฟ้าโซลาร์เซลล์ ผู้ซื้อสามารถตรวจสอบข้อมูลผลิตภัณฑ์ของบริษัทและหารือเกี่ยวกับจำนวนสายที่ต้องการ พิกัดไฟฟ้า การป้องกันตู้ วิธีการควบคุม และตัวเลือกที่มีก่อนที่จะสรุปข้อกำหนด
