UL 1077 DC MCB คืออะไร มาตรฐาน การทดสอบ และการใช้งาน

ยูแอล 1077เป็นมาตรฐานความปลอดภัยของผลิตภัณฑ์สำหรับอุปกรณ์ป้องกันเสริมที่ใช้ในอุปกรณ์ไฟฟ้า มาตรฐานนี้ใช้กับอุปกรณ์ป้องกันที่ติดตั้งภายในเครื่องใช้ไฟฟ้าเพื่อให้การป้องกันเพิ่มเติม สำหรับผู้ผลิตที่ต้องการรวมเซอร์กิตเบรกเกอร์ขนาดเล็ก DC เข้ากับอุปกรณ์ไฟฟ้า UL 1077 ถือเป็นมาตรฐานผลิตภัณฑ์ที่ต้องให้ความสนใจ

บทความนี้จะแนะนำขอบเขตของ UL 1077 ความแตกต่างระหว่าง UL 1077 DC MCB และเซอร์กิตเบรกเกอร์ภายใต้มาตรฐานอื่นๆ และพารามิเตอร์หลักที่ผู้ซื้อต้องยืนยันเมื่อเลือกผลิตภัณฑ์

UL คืออะไรการรับรอง 1077?

ยูแอล 1077เป็นมาตรฐานความปลอดภัยสำหรับอุปกรณ์ป้องกันเสริมที่ใช้ในอุปกรณ์ไฟฟ้า ซึ่งเผยแพร่โดย UL Solutions

มาตรฐานนี้ใช้กับอุปกรณ์ป้องกันเสริมที่ให้การป้องกันกระแสเกินเพิ่มเติมสำหรับอุปกรณ์ไฟฟ้า โดยทั่วไปผลิตภัณฑ์เหล่านี้จะถูกติดตั้งภายในอุปกรณ์ไฟฟ้าแทนที่จะทำหน้าที่เป็นอุปกรณ์ป้องกันหลักสำหรับการสร้างวงจรย่อย

มาตรฐาน UL 1077 ระบุข้อกำหนดสำหรับอุปกรณ์ป้องกันเสริมในด้านการก่อสร้าง ประสิทธิภาพ และการทดสอบเป็นหลัก

อะไรยูแอล 1077ทดสอบ?

1. การทดสอบการสอบเทียบ

การทดสอบการสอบเทียบจะตรวจสอบว่าเบรกเกอร์ทำงานตามลักษณะการเดินทางที่ระบุหรือไม่

การทดสอบใช้กระแสที่ระบุกับผลิตภัณฑ์และตรวจสอบว่าผลิตภัณฑ์ตัดการทำงานภายในเวลาที่กำหนดหรือไม่

2. การทดสอบโอเวอร์โหลด

การทดสอบโอเวอร์โหลดจะตรวจสอบการตอบสนองของเซอร์กิตเบรกเกอร์ภายใต้สภาวะโอเวอร์โหลดซ้ำๆ

สำหรับการใช้งาน DC เงื่อนไขการทดสอบโอเวอร์โหลดจะขึ้นอยู่กับประเภทผลิตภัณฑ์และข้อกำหนดการใช้งานเฉพาะ การใช้งานสตาร์ทมอเตอร์กระแสตรงบางประเภทอาจใช้กระแสทดสอบที่สูงกว่า

การทดสอบโอเวอร์โหลดประกอบด้วย 50 รอบการทำงานภายใต้เงื่อนไขที่กำหนด

3. การทดสอบความอดทน

การทดสอบความทนทานจะประเมินประสิทธิภาพของมินิเซอร์กิตเบรกเกอร์หลังจากการทำงานซ้ำหลายครั้ง

สำหรับผลิตภัณฑ์ที่ใช้งานได้ ข้อกำหนด UL 1077 จะรวมการทำงาน 6,000 ครั้งที่พิกัดกระแสและแรงดันไฟฟ้าพิกัด

การทดสอบนี้จะตรวจสอบว่าผลิตภัณฑ์ยังคงทำงานได้อย่างถูกต้องหรือไม่หลังจากดำเนินการทางไฟฟ้าและเครื่องกลตามจำนวนที่ระบุแล้ว

4. การทดสอบการลัดวงจร

การทดสอบการลัดวงจรจะประเมินประสิทธิภาพของ DC MCB ภายใต้สภาวะการลัดวงจรที่ระบุ

การทดสอบจะตรวจสอบว่าผลิตภัณฑ์สามารถขัดจังหวะกระแสไฟฟ้าลัดที่ระบุได้หรือไม่ โดยหลีกเลี่ยงความเสี่ยงด้านความปลอดภัยที่ยอมรับไม่ได้

ยูแอล 1077มีเงื่อนไขและหมวดหมู่การทดสอบการลัดวงจรที่แตกต่างกัน ดังนั้น สภาวะการทดสอบเฉพาะจึงขึ้นอยู่กับพิกัดและการจำแนกประเภทของผลิตภัณฑ์

5. การทดสอบการเพิ่มขึ้นของอุณหภูมิ

การทดสอบการเพิ่มขึ้นของอุณหภูมิจะประเมินการเพิ่มขึ้นของอุณหภูมิของเบรกเกอร์ขนาดเล็กภายใต้สภาวะการทำงานที่ระบุ

การทดสอบจะตรวจสอบการเปลี่ยนแปลงอุณหภูมิของชิ้นส่วนและขั้วต่อที่มีกระแสไหลผ่านที่เกี่ยวข้อง

6. การทดสอบความต้านทานแรงดันไฟฟ้าอิเล็กทริก

การทดสอบการทนต่อแรงดันไฟฟ้าไดอิเล็กทริกจะประเมินระบบฉนวนของเซอร์กิตเบรกเกอร์

การทดสอบใช้แรงดันไฟฟ้าที่ระบุระหว่างชิ้นส่วนไฟฟ้าที่เกี่ยวข้อง ผลิตภัณฑ์ต้องเป็นไปตามข้อกำหนดของฉนวนในระหว่างการทดสอบ

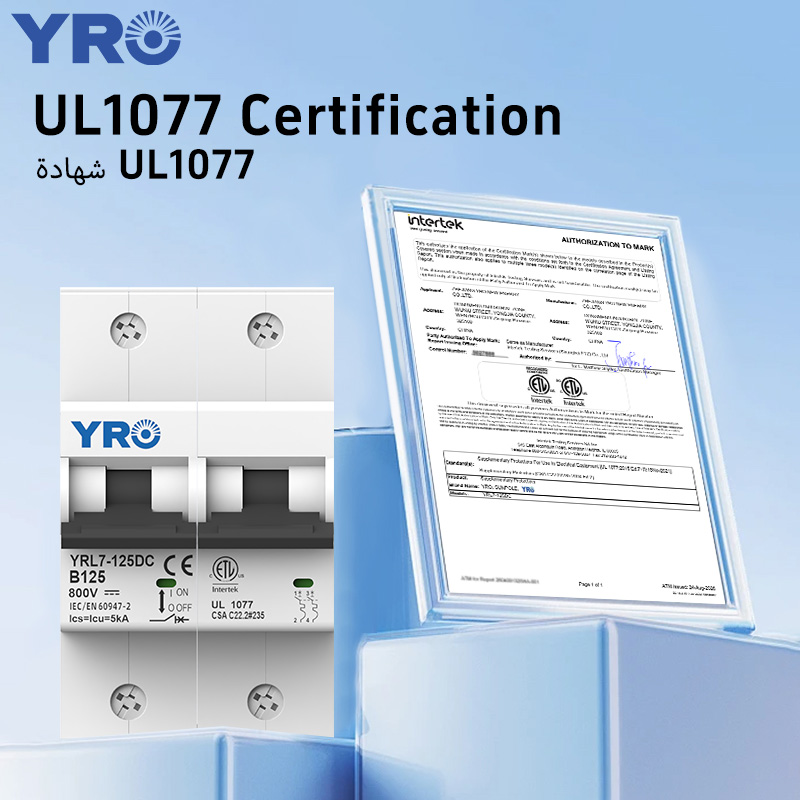

เซอร์กิตเบรกเกอร์ขนาดเล็ก YRO DC ได้รับการรับรอง UL 1077

เซอร์กิตเบรกเกอร์ซีรีส์ YRL7-125DC ของ YRO ได้รับการประเมินตามข้อกำหนด UL 1077 ที่บังคับใช้ UL 1077 เกี่ยวข้องกับข้อกำหนดในการทดสอบสำหรับการสอบเทียบ อุณหภูมิที่เพิ่มขึ้น การโอเวอร์โหลด ความทนทาน การทนต่อแรงดันไฟฟ้าไดอิเล็กทริก และประสิทธิภาพการลัดวงจร

การทดสอบต่างๆ จะประเมินประสิทธิภาพของผลิตภัณฑ์ภายใต้สภาวะต่างๆ ตัวอย่างเช่น การทดสอบการสอบเทียบจะตรวจสอบคุณลักษณะทริป การทดสอบการเพิ่มอุณหภูมิจะประเมินการเปลี่ยนแปลงของอุณหภูมิภายใต้สภาวะการทำงานที่ระบุ การทดสอบโอเวอร์โหลดจะประเมินการตอบสนองภายใต้สภาวะโอเวอร์โหลดที่ระบุ และการทดสอบการลัดวงจรจะประเมินประสิทธิภาพการหยุดชะงักภายใต้สภาวะฟอลต์ที่ระบุ

สำหรับผู้ซื้อ ข้อมูลการรับรองสามารถใช้เพื่อยืนยันว่าผลิตภัณฑ์ตรงตามข้อกำหนดการรับรองในการออกแบบอุปกรณ์ของตนหรือไม่

สถานการณ์การใช้งานสำหรับเซอร์กิตเบรกเกอร์ด้วยการรับรอง UL 1077

แผงควบคุม

แผงควบคุมประกอบด้วยวงจรควบคุม วงจรกำลัง และวงจรเสริมอื่นๆ ผู้ผลิตอุปกรณ์สามารถเลือก DC MCB ที่ตรงตามข้อกำหนด UL 1077 เพื่อใช้ป้องกันกระแสเกินเพิ่มเติมของวงจรภายในภายในอุปกรณ์ไฟฟ้า

อุปกรณ์อัตโนมัติ

อุปกรณ์อัตโนมัติประกอบด้วยชิ้นส่วนไฟฟ้าและอิเล็กทรอนิกส์หลายชิ้นที่ต้องมีการป้องกันวงจร

ผู้ผลิตอุปกรณ์สามารถเลือกเบรกเกอร์ MCB ตามพารามิเตอร์ต่อไปนี้:

· พิกัดแรงดันไฟฟ้า

· จัดอันดับปัจจุบัน

· จำนวนเสา

·ลักษณะการเดินทาง

อุปกรณ์ป้องกันที่เลือกต้องตรงกับข้อกำหนดทางไฟฟ้าของอุปกรณ์

อุปกรณ์พลังงานใหม่

อุปกรณ์พลังงานใหม่ประกอบด้วยระบบไฟฟ้าที่ต้องมีการป้องกันวงจร

ผู้ผลิตผลิตภัณฑ์ เช่น อุปกรณ์แปลงพลังงานสามารถประเมินได้ว่าโซลูชันการป้องกันเสริมมีความเหมาะสมหรือไม่โดยพิจารณาจากการออกแบบอุปกรณ์ การเลือกขั้นสุดท้ายขึ้นอยู่กับโครงสร้างเฉพาะของอุปกรณ์และข้อกำหนดการป้องกันที่เกี่ยวข้อง

บทสรุป

การรับรอง UL 1077 ใช้เป็นหลักสำหรับการใช้งานการป้องกันเสริมภายในอุปกรณ์ไฟฟ้า

มาตรฐาน UL 1077 ประเมินประสิทธิภาพของตัวป้องกันเสริมจากหลายแง่มุม รวมถึงลักษณะการทำงาน ประสิทธิภาพที่เพิ่มขึ้นของอุณหภูมิ ประสิทธิภาพการโอเวอร์โหลด ประสิทธิภาพความทนทาน ประสิทธิภาพของฉนวน และประสิทธิภาพการลัดวงจร

เมื่อซื้อเบรกเกอร์วงจรไฟฟ้า ผู้ซื้อจะต้องพิจารณาการใช้งานอุปกรณ์ แรงดันไฟฟ้า กระแสไฟฟ้า จำนวนขั้ว ลักษณะการตัดการทำงาน และข้อกำหนดการรับรองที่เกี่ยวข้อง

การทำความเข้าใจขอบเขตการประยุกต์ใช้การรับรอง UL 1077 สามารถช่วยผู้ผลิตและผู้ซื้อเลือกผลิตภัณฑ์ป้องกันวงจรที่เหมาะสมตามข้อกำหนดการออกแบบทางไฟฟ้าได้
