ความแตกต่างระหว่างแรงดันไฟฟ้าเกินเฟสเดียวและสามเฟสและตัวป้องกันแรงดันตกคืออะไร

ในระบบไฟฟ้าอุตสาหกรรมและพาณิชยกรรม เลือกใช้ให้เหมาะสมตัวป้องกันแรงดันไฟฟ้าเกินและแรงดันตกช่วยปกป้องอุปกรณ์และรักษาการทำงานให้มีเสถียรภาพ แม้ว่าหลักการทำงานของตัวป้องกันเฟสเดียวและสามเฟสจะคล้ายกัน แต่มีโครงสร้าง สถานการณ์การใช้งาน และประสิทธิภาพที่แตกต่างกัน บทความนี้จะวิเคราะห์ความแตกต่างระหว่างอุปกรณ์ป้องกันทั้งสองประเภทนี้จากมุมมองของการใช้งานจริง

ก่อนที่จะเข้าใจความแตกต่างระหว่างอุปกรณ์ป้องกันทั้งสองประเภทนี้ เราต้องเข้าใจแนวคิดพื้นฐานของไฟฟ้าเฟสเดียวและไฟฟ้าสามเฟสก่อน รวมถึงการเชื่อมต่อกับอุปกรณ์ป้องกันแรงดันไฟเกินและแรงดันตก

ความแตกต่างระหว่างไฟฟ้าเฟสเดียวและสามเฟส

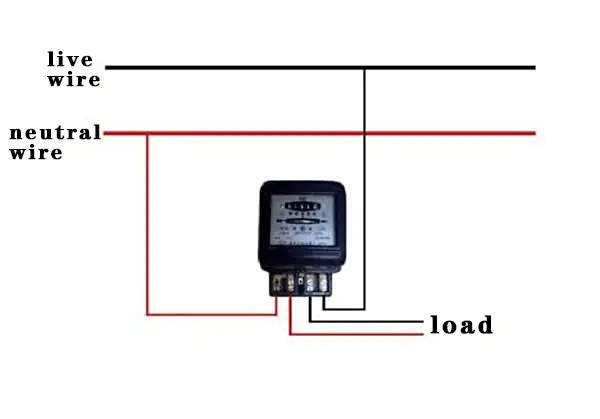

ไฟฟ้าเฟสเดียว

• โครงสร้าง: ประกอบด้วยสายไฟที่มีกระแสไฟฟ้าหนึ่งเส้น (L) และสายไฟกลาง (N) หนึ่งเส้น บางครั้งมีการเพิ่มสายดินเพื่อความปลอดภัย
• แรงดันไฟฟ้า: โดยทั่วไปคือ 220V (เอเชียแปซิฟิก) หรือ 110V (อเมริกา)
• สถานการณ์การใช้งาน: ส่วนใหญ่ใช้สำหรับให้แสงสว่าง เครื่องใช้ในครัวเรือน (เช่น ตู้เย็น เครื่องปรับอากาศ) และอุปกรณ์ขนาดเล็ก
• ลักษณะ: โครงสร้างที่เรียบง่าย ต้นทุนต่ำ แต่ความเสถียรของแหล่งจ่ายไฟค่อนข้างต่ำ เหมาะสำหรับโหลดที่ใช้พลังงานต่ำ

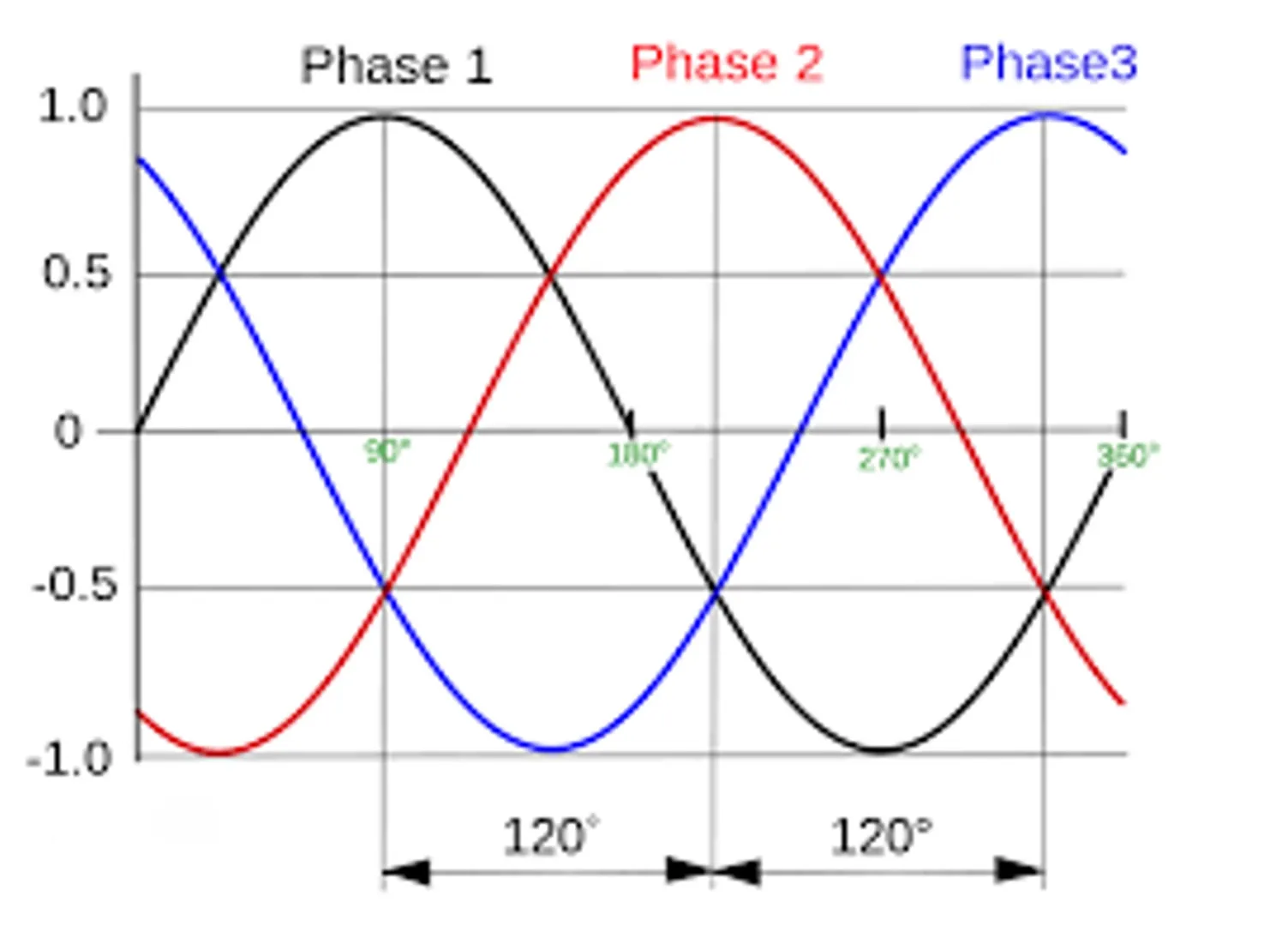

ไฟฟ้าสามเฟส

• โครงสร้าง: ประกอบด้วยสายไฟที่มีกระแสไฟฟ้า 3 เส้นและสายไฟที่เป็นกลาง 1 เส้น บางครั้งมีการเพิ่มสายดิน
• แรงดันไฟฟ้า: โดยทั่วไปคือ 380V เหมาะสำหรับอุตสาหกรรม อุปกรณ์ขนาดใหญ่ และโหลดที่มีกำลังไฟสูง
• สถานการณ์การใช้งาน: ใช้ในโรงงาน สำหรับมอเตอร์ขนาดใหญ่ คอมเพรสเซอร์ อุปกรณ์อุตสาหกรรม ฯลฯ
• ลักษณะเฉพาะ: แหล่งจ่ายไฟที่เสถียร ประสิทธิภาพสูง สามารถพกพาพลังงานได้สูงกว่า อย่างไรก็ตาม โครงสร้างมีความซับซ้อนมากขึ้น โดยต้องมีการติดตั้งและบำรุงรักษาอย่างมืออาชีพ

หลังจากเข้าใจความแตกต่างพื้นฐานระหว่างระบบไฟฟ้าทั้งสองแล้ว จะเข้าใจความแตกต่างในการใช้งานระหว่างอุปกรณ์ป้องกันแรงดันไฟฟ้าเกินและอุปกรณ์ป้องกันแรงดันไฟฟ้าตกทั้งสองประเภทได้ง่ายขึ้น

ความแตกต่างระหว่างแรงดันไฟฟ้าเกินเฟสเดียวและสามเฟสและตัวป้องกันแรงดันตก

แรงดันไฟฟ้า

ข้อแตกต่างที่สำคัญระหว่างตัวป้องกันทั้งสองประเภทนี้อยู่ที่ระบบแรงดันไฟฟ้าที่ใช้กับ:ตัวป้องกันเฟสเดียวถูกนำมาใช้ในระบบเฟสเดียวในขณะที่ตัวป้องกันสามเฟสใช้ในระบบสามเฟส

การป้องกัน

โครงสร้างของตัวป้องกันเฟสเดียวนั้นค่อนข้างง่าย จำเป็นต้องตรวจสอบแรงดันไฟฟ้าเฟสเดียวเท่านั้นและมีฟังก์ชันเดียว ซึ่งขาดความสามารถในการป้องกันความล้มเหลวของเฟส ตัวป้องกันสามเฟสจำเป็นต้องตรวจสอบแรงดันไฟฟ้าสามเฟสพร้อมกัน และยังตรวจจับลำดับเฟสและสภาวะความล้มเหลวของเฟสด้วย ดังนั้นจึงมีฟังก์ชันการป้องกันการสูญเสียเฟสและความล้มเหลวของเฟส ทำให้ฟังก์ชันการทำงานครอบคลุมมากขึ้น

สายไฟ

ตัวป้องกันเฟสเดียวมักจะมีการกำหนดค่า 1P หรือ 2P เวอร์ชัน 1P ปกป้องเฉพาะสายเฟส ในขณะที่เวอร์ชัน 2P ปกป้องทั้งสายเฟสและสายกลาง ให้การป้องกันที่ครอบคลุมมากขึ้น

ตัวป้องกันสามเฟสมีจำหน่ายในรูปแบบ 3P หรือ 4P รุ่น 3P ปกป้องเฉพาะสายสามเฟส ในขณะที่รุ่น 4P ป้องกันทั้งสามเฟสบวกกับสายนิวทรัล โดยทั่วไปแนะนำให้ใช้การกำหนดค่า 4P เพื่อการป้องกันเต็มรูปแบบ โดยเฉพาะอย่างยิ่งในสภาพแวดล้อมที่ความล้มเหลวของสายกลางอาจทำให้เกิดความเสียหายอย่างมาก

บทสรุป

ตัวป้องกันแรงดันไฟเกินและแรงดันตกทั้งแบบเฟสเดียวและสามเฟสใช้เพื่อปกป้องอุปกรณ์ไฟฟ้าระหว่างความผิดปกติของแรงดันไฟฟ้า แต่จะแตกต่างกันในหลักการออกแบบและสถานการณ์ที่เกี่ยวข้อง ตัวป้องกันเฟสเดียวส่วนใหญ่จะใช้ในการตั้งค่าที่อยู่อาศัยหรือเชิงพาณิชย์ขนาดเล็ก โครงสร้างค่อนข้างเรียบง่ายและมีต้นทุนต่ำกว่า ทำให้เหมาะสำหรับวงจรเฟสเดียวทั่วไป ตัวป้องกันสามเฟสสามารถตรวจสอบสถานะแรงดันไฟฟ้าแบบหลายเฟสและจัดการความสมดุลของเฟสได้ โดยทั่วไปจะใช้ในระบบไฟฟ้าทางอุตสาหกรรม และเหมาะสำหรับการใช้งานในวงจรสามเฟส

เมื่อเลือกตัวป้องกัน แนะนำให้พิจารณาประเภทแหล่งจ่ายไฟที่แท้จริง ข้อกำหนดด้านโหลด เงื่อนไขการติดตั้ง และความต้องการในการขยายในอนาคตอย่างครอบคลุม
